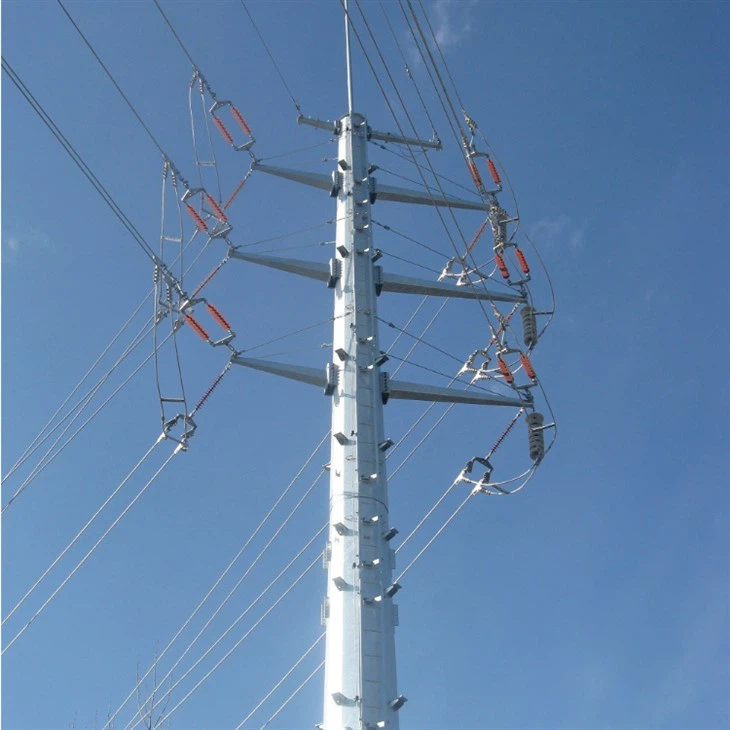

Monopol-Strommast
Höhe 30 m–120 m, Material Q235/Q345-Stahl, Windwiderstand 35 m/s, seismischer Widerstand 8 Grad.
Einpolige, selbst-tragende Struktur, geringer Platzbedarf, schnelle Installation, feuerverzinkter -Korrosionsschutz, geeignet für Hochspannungsübertragung.
Funktionen
Der Monopol-Strommast ist eine spezielle selbst{0}}tragende Struktur, die für die Hochspannungsübertragung konzipiert ist und über einen einzelnen Stahlrohrmast zur stabilen Leiterunterstützung verfügt. Hergestellt von Hengshui Xinsheng Tower Co., Ltd., verarbeitet durch CNC-Biege- und Schweißtechnologien, um strukturelle Integrität zu gewährleisten. Der Monopol-Strommast verfügt über eine feuerverzinkte Oberflächenbehandlung, die eine langfristige Korrosionsbeständigkeit in rauen Außenumgebungen bietet. Es wurde entwickelt, um sichere Abstände zwischen Leitern und Erde einzuhalten, entspricht den nationalen Stromübertragungsstandards und wird aufgrund seines platzsparenden Designs häufig in städtischen und vorstädtischen Stromnetzen eingesetzt.
Produktparameter
|
Technische Indikatoren |
Spezifikationsparameter |
|
Höhenbereich |
30m-120m |
|
Material |
Q235/Q345 Stahl |
|
Basisdurchmesser |
1.2m-3.5m |
|
Wandstärke |
8mm-25mm |
|
Windwiderstand |
Weniger als oder gleich 35 m/s |
|
Erdbebenwiderstand |
8-Grad-Intensität |
|
Korrosionsschutzbehandlung |
Feuerverzinkung (größer oder gleich 86μm) |
|
Lebensdauer |
30+ Jahre |
Produktmerkmale
Raumdesign: Kreisförmige Basis mit einem Durchmesser von 1,2 m bis 3,5 m, die 70 % weniger Fläche einnimmt als Gittertürme.
Strukturelle Stabilität: Hält Windgeschwindigkeiten von bis zu 35 m/s und einer seismischen Intensität von 8 Grad stand und gewährleistet so einen zuverlässigen Betrieb bei extremen Wetterbedingungen.
Korrosionsbeständigkeit: Eine feuerverzinkte Beschichtung (Dicke größer oder gleich 86μm) verlängert die Lebensdauer auf 30+ Jahre.
Herstellung: CAD-gestütztes Design und CNC-Bearbeitung gewährleisten eine Bauteilmaßtoleranz von weniger als oder gleich ±2 mm.
Komponenten

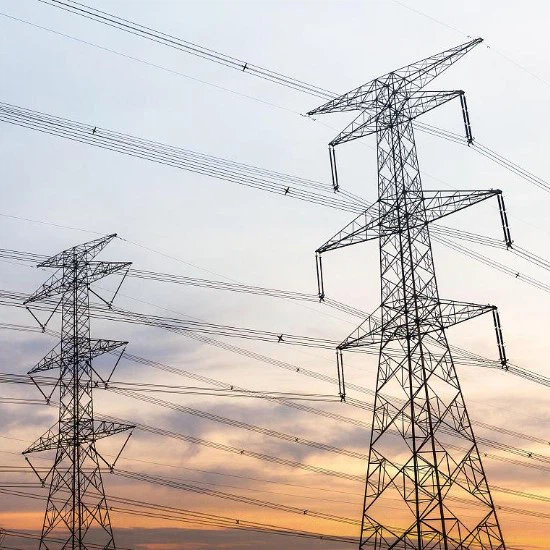

Turmkörper
Die Hauptstruktur besteht typischerweise aus Stahl (z. B. Winkelstahl, Stahlrohre) oder Beton. Für eine bessere strukturelle Stabilität und Windbeständigkeit wird ein Fachwerk- oder Gitterdesign verwendet.
Querarm
Ein horizontaler Teil, der am Turmkörper befestigt ist. Es unterstützt Leiter (Übertragungsleitungen) und Erdungskabel (Blitzableiter) und hält die Leiter in einem sicheren Abstand, um Kurzschlüsse zwischen Phasen zu vermeiden.
Isolator
Zentrales Bauteil, das den Leiter und den Querarm verbindet und aus Keramik, Glas oder Verbundwerkstoffen besteht. Es isoliert den Hochspannungsstrom vom Turmkörper und verhindert so, dass Strom über den Turm in den Boden fließt, und gewährleistet so die Sicherheit.
Leiter und Erdungskabel
Leiter übertragen elektrische Energie. Erdungskabel, normalerweise oben auf dem Turm, schützen vor Blitzen, indem sie den Blitzstrom zur Erde leiten.
FAQ
F: Für welche Spannungsebenen ist es geeignet?
A: Es ist für die Hochspannungsübertragung von 110 kV-500 kV ausgelegt und mit verschiedenen Leiterspezifikationen kompatibel.
F: Kann es für spezielle Höhen angepasst werden?
A: Ja, wir unterstützen die Höhenanpassung von 30 m bis 120 m.
F: Wie kann die strukturelle Integrität des Monopol-Strommastes überprüft werden?
A: Wir stellen jährliche Inspektionsrichtlinien für regelmäßige zerstörungsfreie Prüfungen bereit
